邢台工频高压局放试验装置局放工频耐压试验装置技术方案青岛天正华意电气设备有限公司目 录一、设备适用范围方案编写说明 使用条件遵循技术标准设备组成总体技术要求、系统各单元技术要求、参数计算和选择出厂试验及验收 - 10 --5kVA/50kV无局放SF6工频耐压试验装置一、设备适用范围本套设备主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。以下配置图片供参考数显控制箱＋模拟式局放仪二、方案编写说明本方案采用充气式无局放试验变压器做为高压电源，经过隔离滤波装置，取得较为纯净的高压电源，然后经无局放耦合电容器取得高压电路中的脉冲信号经局放仪检测被试品的局放量。三、使用条件海拔高度： ≤3000m环境温度：－15℃～＋40℃日温差： ≤25℃空气相对湿度： ≤90％（20℃）耐地震能力: ≤8级地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2电源电压的波形为实际正弦波波形畸变率＜3％设有一可靠接地点接地电阻＜0.5Ω安装地点:户内四、遵循技术标准JB/T9641 试验变压器GB10229 电抗器GB1094.1～GB1094.5电力变压器 GB/T.311.1 高压输变电设备的绝缘与配合GB/T16927.1高电压试验技术部分 一般试验要求GB/T16927.2 高电压试验技术第二部分测量系统GB7328 变压器和电抗器的声级测量GB/7354 局部放电测量GB/T509电力变压器试验导则GB2536变压器油JB/T563 耦合电容器及电容分压器订货技术条件JB/T8169 耦合电容器及电容分压器GB4208外壳防护等级GB/T191 包装储运图示标志DL/T 848.2高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3 高压试验装置通用技术条件 第3部分：无局放试验变压器GB5273 变压器、高压电器和套管的接线端子GB/T11920 电站电气部分集中控制装置通用技术条件IEC60-1 高电压试验技术DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统

邢台局部放电检测系统
<邢台>天正华意电气设备有限公司

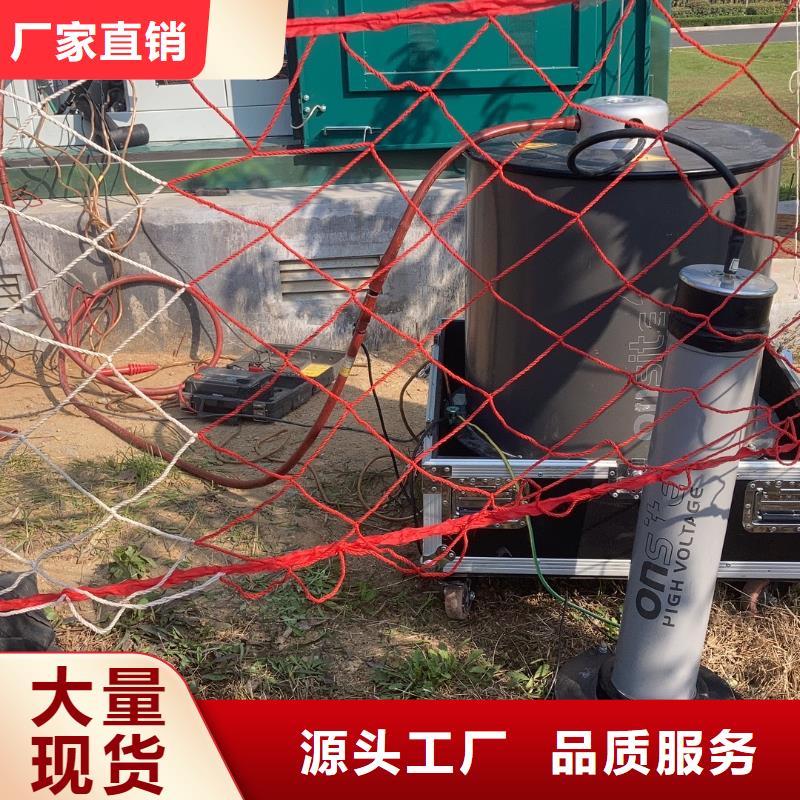

邢台工频高压局放试验装置 使用技术及注意事项1、因各生产厂家绝缘子的材料和制作工艺略有不同，侦测到放电故障后仪器显示的数值也不同。2、听到故障声音后（故障声音包括放电产生的高频声音和绝缘子本身绝缘电阻下降发出的高频杂音），原则上应按常规方法有针对性的检修，外观检查，清洗，擦拭等。3、擦拭后，仍能听到故障声音，说明此绝缘子不是污染放电，已经严重劣化。4、在干燥天气10KV（距离6-18M），27KV（距离6-10M），35KV（距离10-22M），110KV（距离20-40M），220KV（距离30-45M），500KV（距离35-50M），线路听到故障声音后〔显示分贝值大于20（参考值）〕，说明此绝缘子绝缘不良或27KV以上绝缘子串绝缘电阻降低（灵敏度调至）。5、侦测闪络故障时，受天气状况影响（如晴天，阴天，下雾天）所测数值有所不同。在同一绝缘子上，如晴天检测不到故障声音，而在下雾天能够检测到，说明该绝缘子故障较小，如晴天能直接检测到故障声音，说明故障已比较大。6、在一定湿度下（如早上，下雾天）没有听到放电音，可减少绝缘子擦洗次数，避免大面积盲目擦拭每个绝缘子，省工省时，减轻工作量。7、在晴天时对变电站高压接头在3-6米侦测时，10KV显示分贝值大于20；35KV显示分贝值大于30；110KV显示分贝值大于40；220KV显示分贝值大于45；500KV显示分贝值大于60；即接触不良应引起点注意（参考值）。8、在干燥天气侦测到的绝缘子故障音多为低阻和闪络故障，湿度较大的天气多为污染故障（包含低阻和闪络故障）。9、在同一条线路上，可对多个绝缘子比较，可迅速判断出故障绝缘子。10、在同一条线路上，听到多个绝缘子故障声音后，应首先检查分贝值大的绝缘子故障，再检查分贝数值比较小的绝缘子故障。11、运行中的汽车，人体走动，都会产生超声波，但不是连续性的，有时会干扰机器，应注意区别。

<邢台>天正华意电气设备有限公司
邢台局部放电检测系统

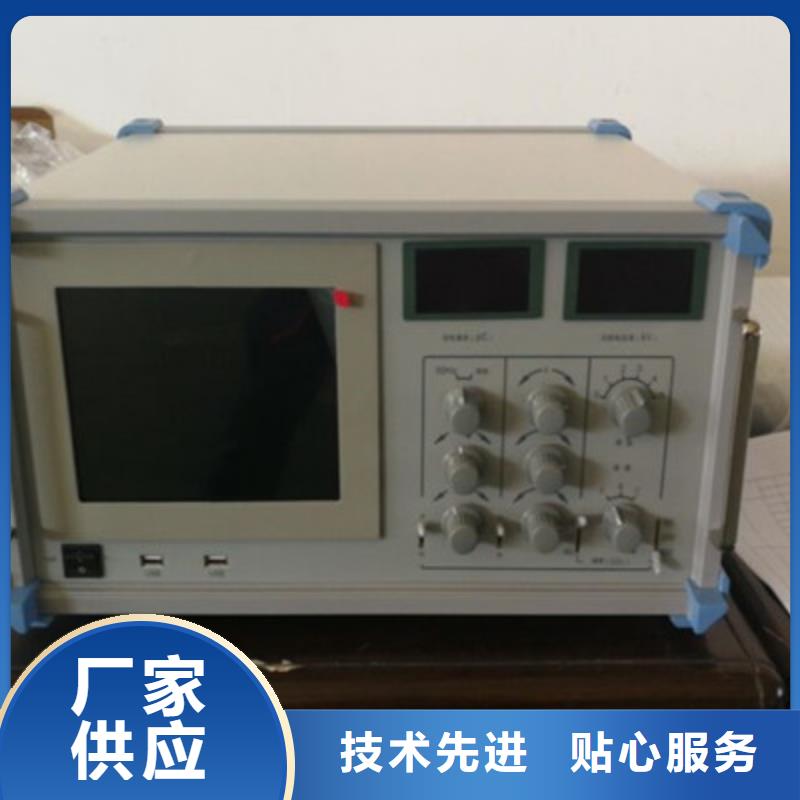

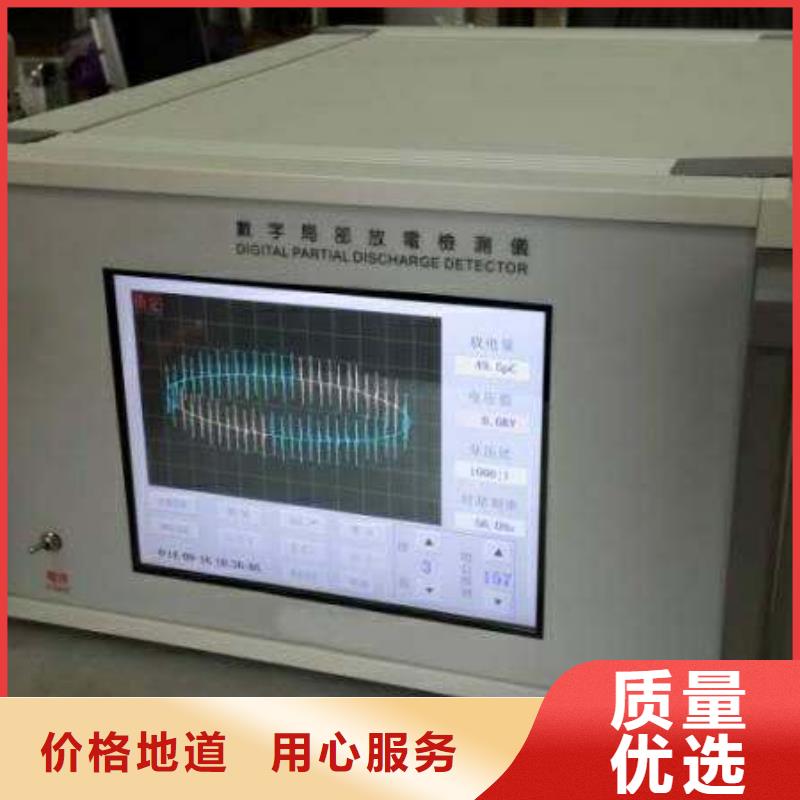

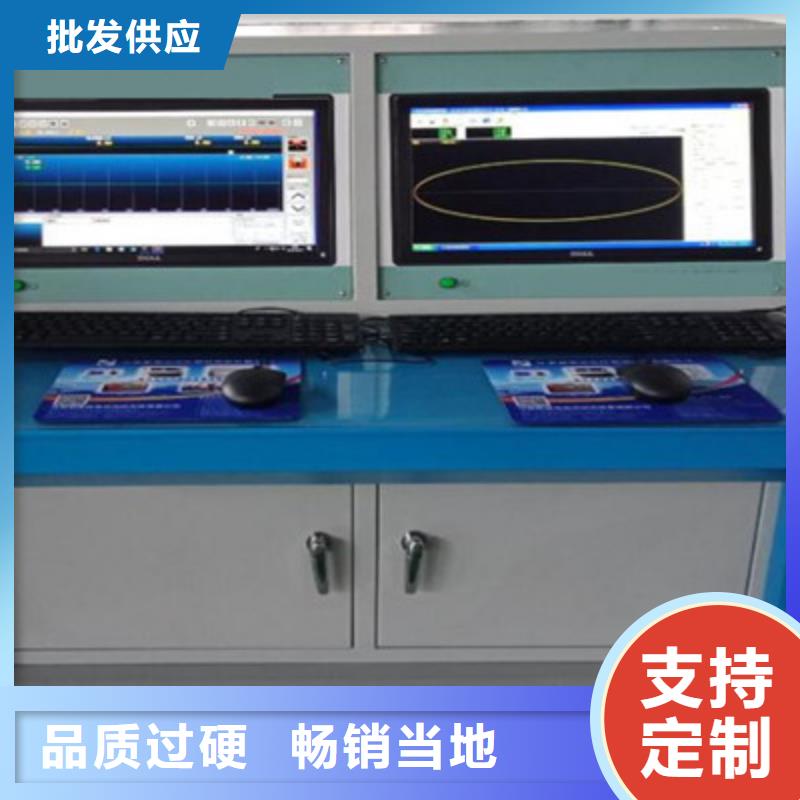

邢台工频高压局放试验装置 概述TH-2020智能局部放电检测仪是我公司推向市场的新一代数字智能仪器，该仪器在原有产品TH-2002、TH-2006局放仪的基础上采用嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口RAM中。实现从模拟到数字的跨越。使用26万色高分辨率-LCD数字液晶显示模组实时显示放电脉冲波形，配备VGA接口，可外接显示器。与传统的模拟式示波管显示局部放电检测仪相比有以下特点：1.彩色显示器，双色显示波形，更清晰直观；2.可锁定波形，更方便仔细查看放电波形细节；3.自动测量并显示试验电源时基频率，无需手动切换；4.配备VGA接口，可外接大尺寸显示器；5.与示波管相比寿命更长。6.具有波形锁定、打印试验报告功能本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。

<邢台>天正华意电气设备有限公司 邢台局部放电检测系统

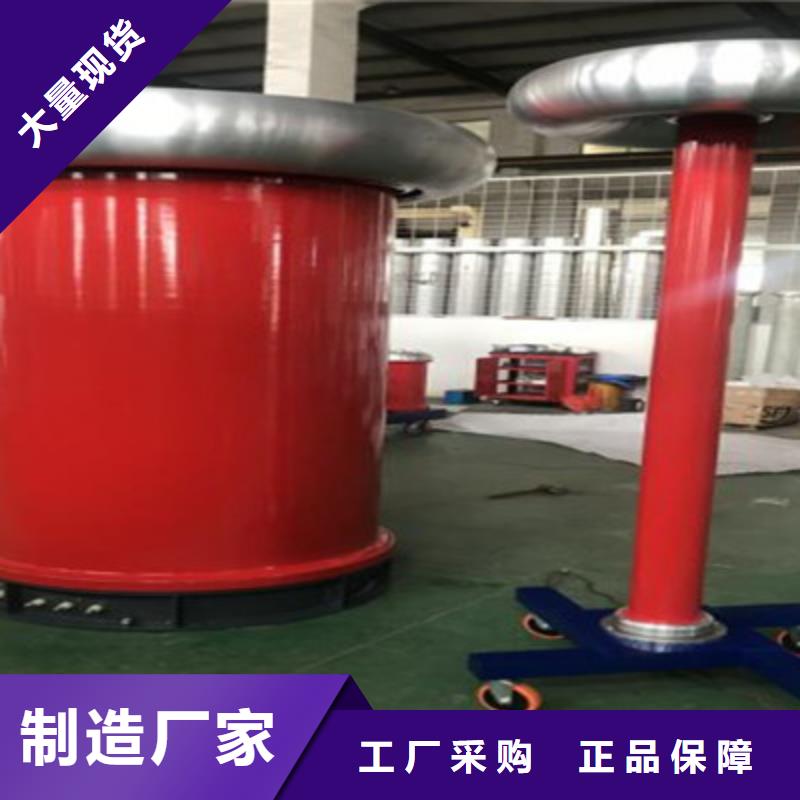

邢台工频高压局放试验装置 概述 随着社会的进步，科学的发展，人类对能源的需求愈来愈大，由于电力在人们生活当中是不可缺少的一份重要的资源，从而促进电力工业的迅猛发展。随着网络电压的提高和新的生产工艺、技术对性试验放在了议事日程上。为了增加输出发配电设备的使用寿命，现对一些设备提出了局部放电试验的要求。为了适应不同的电压等级，不同容量的电力设备进行工频电压试验，我厂制造各种规格的工频无局部放电试验变压器及其成套装置，用户根据需求自行选择。从结构型式上分可分为：单相铁壳式、单相铁壳串级式、单相绝缘筒外壳式和单相绝缘筒外壳串级式四种。单相铁壳式一般适用于电压容量较低且便于携带或电压容量较大固定式，但对局部放电量要求较低的场合；单相绝缘筒式一般适用于对局部放电量要求较高；电压不太高，且比较固定使用的场合，单相绝缘筒式、串级式，主要适用于对局部放电要求较高、电压高、容量大或电压容量大便于携带的场合，以上四种型号供用户根据不同要求自行选择。二、产品型号编制说明本型号编制参照JB/T.3837《变压器类产品型号编制方法》三、使用贮存条件1．海拔高度不超过2000米2．周围空气温度-5℃＋40℃，空气相对湿度不大于85％（＋20％），从一个环境换到另一个环境，温差不得大于15％。3．无导电尘埃存在。4．无火灾及爆炸危险品。5．不含有腐蚀金属和绝缘的气体存在。6．无剧烈振动和碰撞的场所。7．地面水平面不超过3度。8．电源电压波形为正弦波，波形畸变率小于1％，频率为50Hz，电源侧应不遭受来自外部的大气过电压。

<邢台>天正华意电气设备有限公司 邢台局部放电检测系统

邢台工频高压局放试验装置 工频/三倍频试验控制部分 该控制部分既可实现工频试验也可实现三倍频试验。通过旋钮切换接触器，改变试验回路，完成实验，互锁控制，互不影响。控制台设有控制、测量和保护系统。通过操作指令完成对试品在规定条件下的全部试验程序，并且测量试品的电压、电流或其它参数，耐压延时可在0-99hr时间间隔范围内调节。控制台面板安装电流、电压指示仪表，可以显示输入电压、输入电流，输出电压、输出电流等。（二）校正脉冲发生器型号：JZF-10输出电荷量档位：5 pC、10 pC、20 pC 、50pC极性：正负交替重复频率：1.2kHz频率变化范围：＞±100Hz脉冲上升沿时间：100uS注入电容：10pF 　电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50pC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V（三）输入单元（检测阻抗）型号：3＃输入单元是将放电试验回路中的放电信息检测出来的重要单元，亦称为检测阻抗。本输入单元从1号~12号，及7R，能符合IEC270所的几种局部放电的检测方法（并联法、串联法、平衡法等）。本输入单元采用高频变压器的双调谐式输入回路，初次级均为LCR回路，其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。

<邢台>天正华意电气设备有限公司

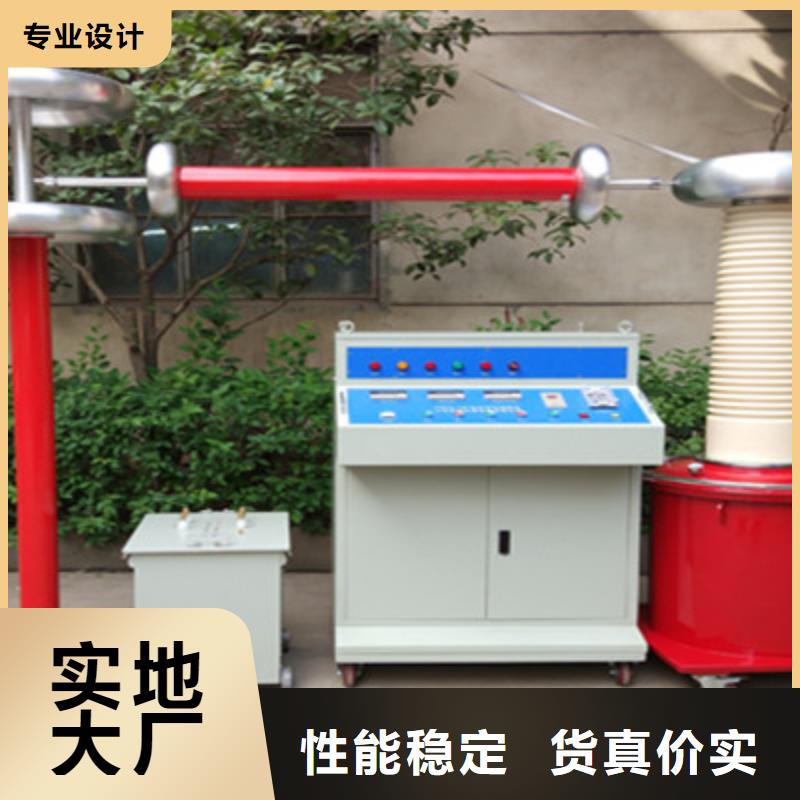

邢台工频高压局放试验装置 主要技术性能１、电容器在额定电压UN下可连续运行1小时。２、电容器电容量偏差范围:-5─＋10％CN 。３、电容器介质损耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、电容器短时工频耐压值为1.1UN 。５、电容器在标称值电压下的局部放电量:≤5PC 根据用户不同要求外形尺寸可能有变化表中尺寸仅供参考。使用环境条件６、使用地区海拔高度不超过1000m环境空气温度范围为-25─＋45℃。７、产品使用时其环境空气相对湿度应不大于80％。（三）、GR100/0.1工频保护电阻额定频率：50 Hz额定电压：100 kV标称电阻：7.5 kΩ局部放电量：额定电压下＜3 PC 80％额定电压下≤2 PC允许运行时间：同变压器结构形式：采用镍鉻丝缠绕在环氧管上，两端用连接管与变压器、分压器相连。（四）、AC-2010工频高电压试验控制台（带10KVA电动调压器）操作装置功能：设有过电流保护设有测量绕组电压表，电容分压器测量电压表（数字式三位半），变压器一次绕组电流表、电压表、二次绕组电流表等；采用电机驱动调压器调压，并具有上下保护和零压分闸保护功能；设有声警告设有零压合闸、试品击穿自动回零功能设有耐压计时元件，到耐压时间时调压器将自动降至零位电源为220V控制

<邢台>天正华意电气设备有限公司 邢台局部放电检测系统

邢台工频高压局放试验装置 校正脉冲发生器1、用途与适用范围JZF—10校正脉冲发生器是一个小型的价廉的电池供电的局部放电校正器，它体积小，重量轻，便于携带，同步方便，适合作为大量的现场测试和工厂产品测试的校正脉冲发生器。它可以以三种放电量的注入范围向试品两端注入频率为1.2KHz左右的校正脉冲。适合于国际电工委员会IEC—270所的任何一种试验电路2、主要规格及技术参数输出电荷量档位：5 PC、10 PC、20 PC 、50PC极性：正负交替重复频率：1.2KHz频率变化范围： ＞±100Hz脉冲上升沿时间：　100us注入电容：10PF 　电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50PC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V（三）、输入单元使用说明1、概述：输入单元是将放电试验回路中的放电信息检测出来的重要单元，亦称为检测阻抗，本输入单元能符合IEC270所的几种局部放电的检测方法（并联法、串联法、平衡法等）。本输入单元采用高频变压器的双调谐式输入回路，初次级均为LCR回路，其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。2、检测灵敏度及输入单元允许电流值：参照TH-2010多通道局部放电检测仪3、检测阻抗的选择：适当的选择输入单元可获得较佳的检测灵敏度，检测阻抗的选择原则是保证LCR检测回路的谐振频率F。落在所选择的放大器频带内。简单粗略的选择方法是：从输入单元初级电感两端上向主回路看过去所具有的电容量（通常为试品电容与耦合电容的串联值即试品电容与耦合电容的积除以它们的和），使其落在输入单元铭牌上所标调谐电容范围的中间值附近，这样选出的输入单元就是合适的输入单元。所谓调谐电容中间值是指两端电容值乘积的平方根，选择接近这个值的输入单元可得到的灵敏度。

<邢台>天正华意电气设备有限公司 邢台局部放电检测系统

邢台工频高压局放试验装置 技术参数1．局部放电量（绝缘筒式）A、10-120kV额定电压（UH），在UH下局部放电量≤3-5PCB、250-300kV额定电压（UH），在UH下局部放电量≤5PCC、350-750kV额定电压（UH），在80％UH下局部放电量≤5PC，在UH≤10PCD、800KV-1500kV额定电压（UH），在80％UH下局部放电量≤10PC2．串级试验变压器，两节或三节电压分布不均匀度≤5％3．允许运行时间，试验变压器在额定电压额定电流下，从环境温度开始，可运行30min，在三分之二额定电压额定电流下，可连续运行4．单台试验变压器阻抗为3％-12％，串接阻抗为5％-25％5．波形畸变率＜3％6．其成套设备试验装置技术性能参数符合JB/T9641-1999《试验变压器》规定之要求!五、设备组成(仅供参考使用方法A、准备工作（1）选择合适容量、电压的电源（2）接线前将各设备合理就位，选择好对周围物体的绝缘距离。（3）按照项五设备组成图选择合适导线，正确接好每根连线。（4）接好各设备的接地线，特别注意接地点应为实际上的一点接地。B、开机前准备工作及手/自动操作程序（参照控制台使用说明书）（1）复查A、“准备工作”中的（2）、（3）、（4）项（2）关闭试区大门（3）将控制台手动/自动选择开关24向左置于手动位置。（4）将耐压时间继电器P数码拨盘拨至所需耐压时间（如有1分钟）。（5）将调压速度调节旋钮8逆时针旋到底。（6）用钥匙将带锁开关22顺时针旋转90度，打开电源此时停止指示灯21和高压侧数字电压表5，数码管亮，指示控制柜已供电。（7）启动按钮20，此时20指示灯亮，和试品加压10指示灯（如有一、二次开关柜应先合一次开关柜，再合二次开关柜）。（8）按升压按钮16，此时升压指示灯16亮。
