辽源直流高压发生装置

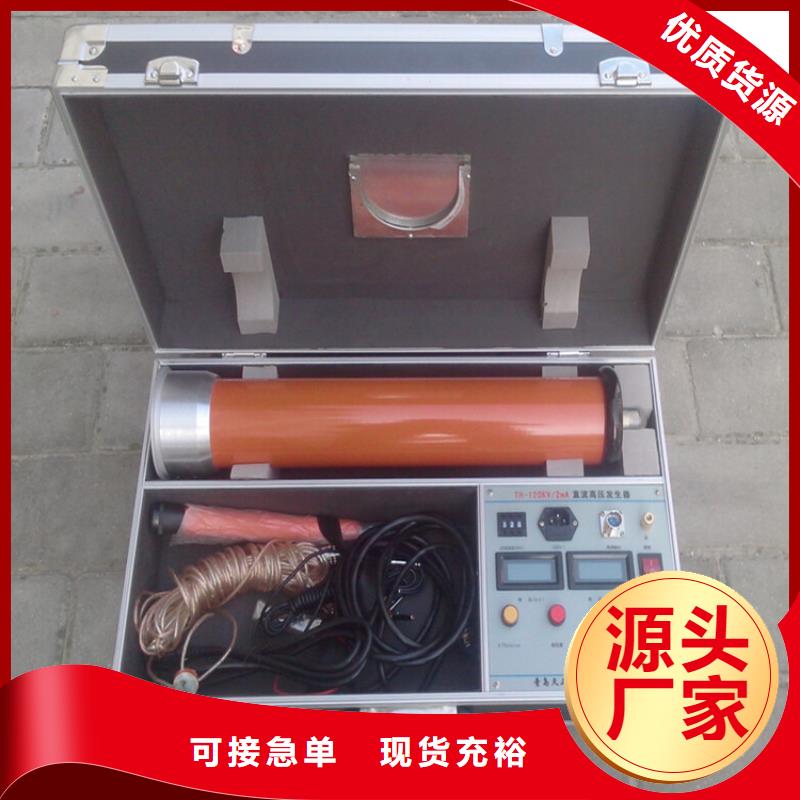

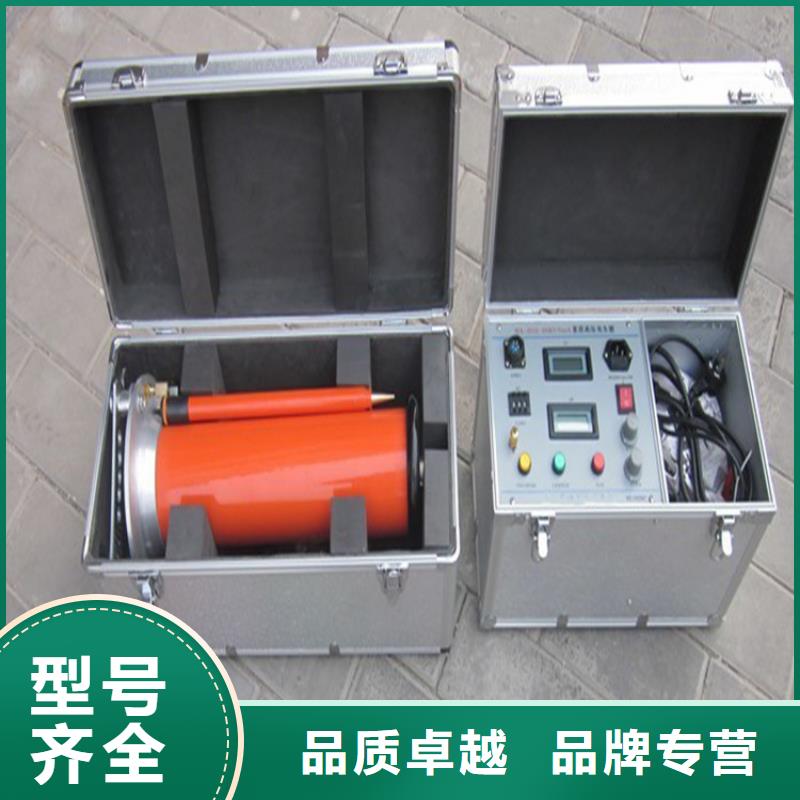

辽源直流高压发生器 直流高压一体化发生器青岛天正华意电气设备有限公司一、用途本产品为电力电缆故障检测用高压冲击电源。可适配各种型号的电缆故障测试仪使用。操作极为方便，便于野外现场测试。是各大型企业、厂矿、电力部门必不可少的检测用设备，是传统检测设备的换代产品。二、产品特点1.集成一体化设计。操作简便、搬运方便，提高了性、可靠性和稳定性。2.采用新型电动调压器及新型PT，使仪器具有输出功率大、控制方便等特点；3.独特的球隙控制设计，用户使用遥控器方便地调整球隙间距，给出参考电压（1MM ≈3KV），极大地方便客户使用。4.采用全遥控器操作，更加方便，按键少，操作简便、直观、。5.具有高压脉冲电流取样输出，方便用户使用。6.高压放电电压显示，采用常用指针表头，显示稳定直观。7.具有高压工作指示灯，提醒用户当前状态，提高使用性。

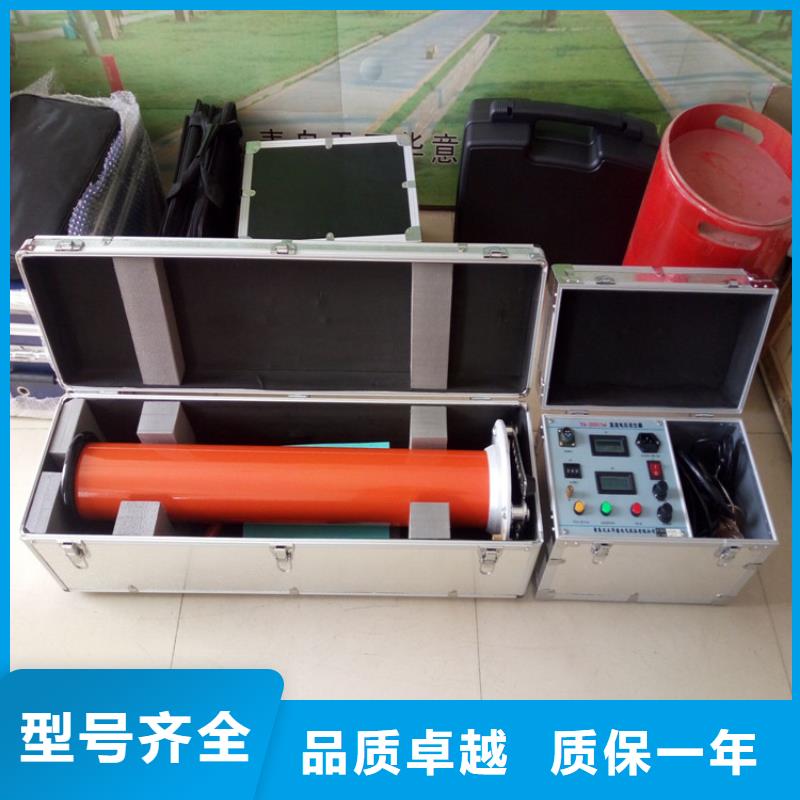

辽源直流高压发生装置
<辽源>天正华意电气设备有限公司

辽源直流高压发生器使用方法一、试验接线1.直流高压发生器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置，倍压筒应远离操作人员并留出足够的放电空间，高压引出线以及高压输入输出点周围严禁有杂物。3.分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用专用接地线。4．如下图（连接示意图）将控制箱、倍压筒、微安表、限流电阻以及变试品可靠连接。5.仔细检查各连线是否正确，是否牢靠，高压输出周围是否有影响输出和仪器正常使用的杂物和放电对象（特别注意：高电压输出存在放电现象，所以试验时应严格清场），确认无误才能打开电源。连接示意图6.打开电源开关，电源指示灯红灯亮，跳过LOGO，仪器自检完成，显示如下：7.根据所需试验项目点击相应选项进行试验。二、常规直流耐压1．点击“直流耐压”选项，仪器进入下一屏，显示如下：2. 点击方框可进行参数设置，设置电压保护值，电流保护值，被试品试验电压值，被试品耐压时间值，升压速度值。其中：过电压保护一般设置为所需试验电压的1.1倍，升压速度代表设备从0起升至过电压保护值所需的时间。

<辽源>天正华意电气设备有限公司

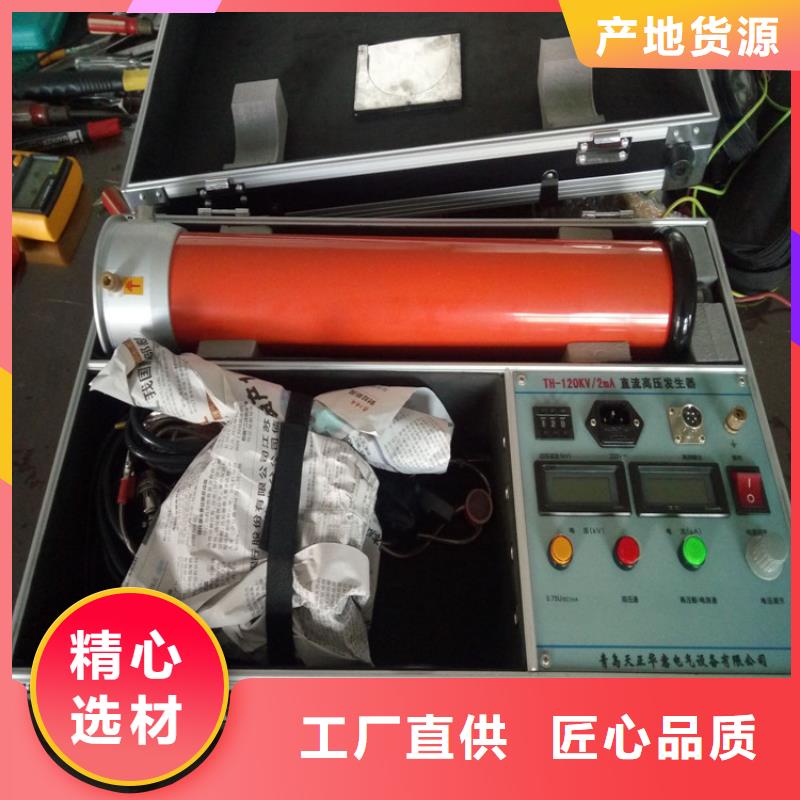

辽源直流高压发生装置

辽源直流高压发生器使用方法一、试验接线1.直流高压发生器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置，倍压筒应远离操作人员并留出足够的放电空间，高压引出线以及高压输入输出点周围严禁有杂物。3.分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用专用接地线。4．如下图（连接示意图）将控制箱、倍压筒、微安表、限流电阻以及变试品可靠连接。5.仔细检查各连线是否正确，是否牢靠，高压输出周围是否有影响输出和仪器正常使用的杂物和放电对象（特别注意：高电压输出存在放电现象，所以试验时应严格清场），确认无误才能打开电源。连接示意图6.打开电源开关，电源指示灯红灯亮，跳过LOGO，仪器自检完成，显示如下：7.根据所需试验项目点击相应选项进行试验。二、常规直流耐压1．点击“直流耐压”选项，仪器进入下一屏，显示如下：2. 点击方框可进行参数设置，设置电压保护值，电流保护值，被试品试验电压值，被试品耐压时间值，升压速度值。其中：过电压保护一般设置为所需试验电压的1.1倍，升压速度代表设备从0起升至过电压保护值所需的时间。

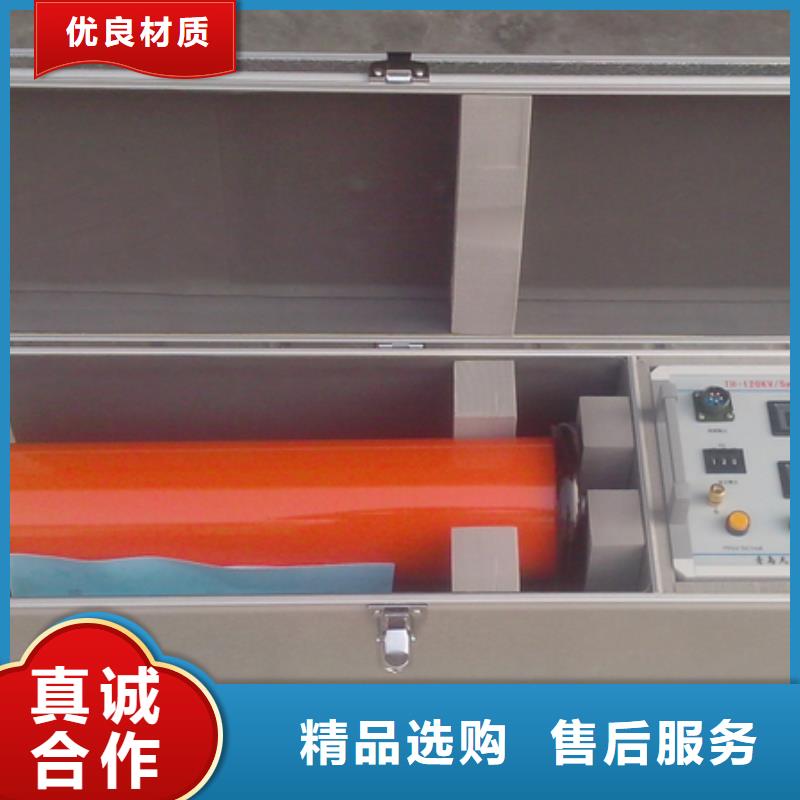

<辽源>天正华意电气设备有限公司 辽源直流高压发生装置

辽源直流高压发生器几种测量方法a.一般测量时，当接好线后，先把联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流I，然后接上试品升到试验电压读取总电流Ⅰ1；试品泄漏电流：Io ＝Ⅰ1—I’b.当需要测量被试品泄漏电流时，则应在高压侧串入高压微安表(见下图)微安表接入试品CX高压侧接线图微安表必须有金属屏蔽，应采用屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。c.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。 当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)13.对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。14.保护动作后的操作在使用过程中发现绿灯灭，红灯亮，电压下降，即为有关保护动作。此时应关闭电源开关，面板指示灯均不亮。将调压电位器退回零位，一分钟后待机内低压电容器充分放电后才允许再次打开电源开关。重新进行空载试验并查明情况后可再次升压试验。

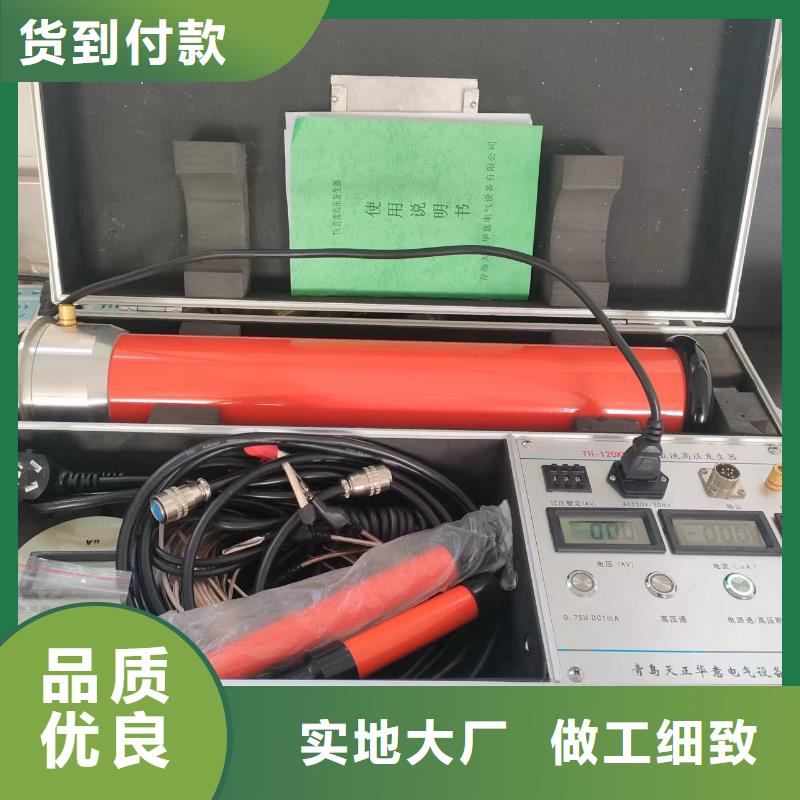

<辽源>天正华意电气设备有限公司 辽源直流高压发生装置

辽源直流高压发生器如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。c.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。 当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)13.对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。14.保护动作后的操作在使用过程中发现绿灯灭，红灯亮，电压下降，即为有关保护动作。此时应关闭电源开关，面板指示灯均不亮。将调压电位器退回零位，一分钟后待机内低压电容器充分放电后才允许再次打开电源开关。重新进行空载试验并查明情况后可再次升压试验。六、故障检查与处理现象原 因处理1电源开关接通后绿灯不亮且风扇不转。1 电源线开路。2 电源保险丝熔断。更换电源线。更换保险丝。2按绿色按钮绿灯不亮。调压电位器未回零。电位器回零。3按绿色按钮绿灯亮，一升压绿灯灭，红灯亮。高压输出端搭地试品短路。检查输出电缆。检查被试品。4升压过程中绿灯灭，红灯亮。试品放电或击穿，过压或过流保护动作。检查被试品。重新设置整定值。七、产品成套性1．控制箱 1台2．高压倍压筒 1节3．使用说明书 1份4 ．备用保险丝 若干5．电源电缆1根6．专用接地线 1组7．放电棒 1根8．水电阻或限流电阻1根9 微安表1块八、质量保证1.我公司提供的仪器设备均能满足需方的要求，并无偿提供售前技术服务。2.我公司产品在生产过程中得到有效的检验和控制，严格按ISO9001质量体系生产服务出厂。3.我公司产品质量均满足我公司的企业标准和相关标准。九、服务承诺本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提出宝贵意见。

<辽源>天正华意电气设备有限公司

辽源直流高压发生器产品主要技术性能1.脉冲高压输出：0—20KV 2.脉冲能量：400J（焦耳）3.高压脉冲周期：1—5秒（连续可调）4.内置储能电容：2μF/20KV 5.无线遥控距离：30 m6.电源电压：220V±10％ 50HZ7.环境温度：-20℃— 50℃四、操作说明1.使用设备前必须确保可靠接地（注：后面板高压地与电缆外铠连接，设备外壳与大地连接），并接好放电棒2.高压输出端口与被测电缆用高压线连接采用冲击闪络法测试，用高压线将高压输出端口与被测电缆芯线连接，使用双Q线将后面板采样插座与电缆故障测试仪主机连接进行波形采样3.合上电源开关，绿色电源指示灯亮4.用遥控器操作，按遥控器上相应按钮操作5.测试完成后，按“停止”按钮，“工作指示灯”灭，按“降压”按钮直至蜂鸣器响。6.按“球合”按钮至“球隙距离”指示灯灭，球隙自动放电7.关掉设备电源开关，切断电源8.用放电棒对电缆上残余高压进行放电，并在“放电”端进行放电五、遥控器介绍1.球离键：按此键放电球隙变大，指示灯点亮个数增加；2.启动键：按此键机器进入工作状态，工作指示红灯亮；3.升压键：点动式按此键，可使高压升压至放电打火；4.降压键：按此键，使高压降低，到零位蜂鸣器发出声响；5.停止键：按此键机器进入待机状态，电源（绿灯亮）；6.球合键：按此键放电球隙变小，指示灯点亮个数减少，动球回到零位时放电。与维护1.设备仪器应良好连接。“输出”端口引出的高压线应尽可能的远离金属外壳和地，应与被测电缆芯线相连。2.各设备及仪器应良好接地，电缆外皮接大地。3.做完高压冲闪后，一定要使球隙回零，使两球相碰，电容上存的电能才能放掉。4.为需用地线再次放电（用放电棒），确认电容的电已放完，才可接近主机。5.如遇突然断电，动球无法回零，须采用放电棒在“放电”端口对电容放电。6.如有故障和不正常声响、现象应按关机步骤及时关机。

<辽源>天正华意电气设备有限公司 辽源直流高压发生装置

辽源直流高压发生器试验完毕，将电压调节旋钮调到起点，间隙球调回到零点，听到啪的一声，这是正常的放电现象，电压表头电压也会快速的降下来到0.3KV左右，这时我们再通过放电棒点在高压电缆处进行再次放电，电压表的电压会降至0V，保持几秒钟，就可以的拆除测试线了。5、做电缆故障试验时，先用电缆故障测距仪测出故障点距离，然后启动高压电源进行冲击故障，当间隙球有节奏的产生放电现象，控制在3-5秒放一次电，这时要停止高压输出，等待测试人员到故障点附近时，再进行高压冲击试验。六、使用与维护1、开箱时应检查设备外观是否完好，表计、调压器及接线是否松动。2、仪器保存在干燥处，长期不用，在重新使用前应用2500V兆欧表检查对地主绝缘，电阻值应≥1.5MΩ。七、配件清单1、30KV高压输出线 1根2、AC220V电源线 1根3、50KV放电棒 1支4、接地线 1根单位名称：青岛天正华意电气设备有限公司司地址：青岛平度市李园街道办事处平安路2号

<辽源>天正华意电气设备有限公司 辽源直流高压发生装置

辽源直流高压发生器也可作为电器设备的耐压试验装置。二、技术指标:1.直流高压输出： 35 KV2.冲击高压输出分10KV/20KV/30KV/35KV四档预先设置冲击高压: 0～35kv连续可调3. 内接储能电容: 2μF4. 冲击时间: 2～5秒5. 脉冲能量: 1225J6．输出电流：40mA7. 电压指示误差: ±2％8.电源电压:220VAC 50Hz9.环境温度:-10～＋50℃10.重量/体积 : 20kg / 380×260×260 mm三、仪器操作：首先熟悉仪器的面板结构，弄清楚各个开关旋钮的功能特征。器面板结构如下图所示： 需要特别说明的是：“冲击高压选择”——对于冲击高压的输出进行预选。旋钮指示的电压值代表机内放电球隙击穿的大约电压值（即加到被测故障电缆上的冲击高压值）。放电球间隙的击穿电压为35KV。当“冲击高压选择”旋钮置于“0（放电）”位时，放电球隙靠拢，并将储能电容器和被测电缆上的残余电压自动泄放（自动放电）。“电压调节”——当高压启动后，右旋此电位器，可以从“高压指示”电表的示值读出实际加到放电球隙两端的直流电压值。“高压启动”——高压启动按钮，只有在“电压调节”旋钮左旋到底时，按压此按钮方可启动高压，“电压调节”才能起到调压作用。“冲闪电流”电表——在进行冲击高压试验过程中，此电表指示对机内储能电容的一次恒流充电电流。“高压指示”电表——实时指示加到放电球隙两端的直流高压和球隙的击穿高压。“保护指示”灯——放电电路过载指示。
